Návod k Repti Planet keramické objímce 200W

Připravili jsme pro vás přehledný návod k instalaci keramické objímky s kabelem od značky REPTI PLANET.

Tento návod využijete pouze v případě, že potřebujete objímku upevnit na větrací mřížku, nebo pokud není možné protáhnout přívodní kabel do/z terária připraveným otvorem.

K demontáži a následnému sestavení objímky budete potřebovat malý plochý šroubovák a vidlicový klíč velikosti 14.

Krok 1

V horní části objímky povolte matice pomocí klíče (14 mm).

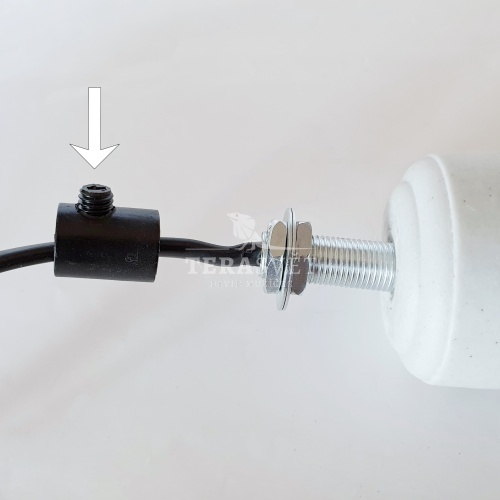

Mezi objímkou a kabelem se nachází černý váleček, na kterém je "šroubek", který povolíte pomocí plochého šroubováku. Pokud nemáte šroubovák, je možné použít například špičku nože (klidně i příborového). :-)

Repti Planet Keramická objímka 200W s kabelem (2)   Repti Planet Keramická objímka 200W s kabelem (1)

Krok 2

Uchopte spodní část objímky a vyšroubujte ji. Nyní máte přístup k modrému a hnědému kabelu uvnitř objímky. Uvolněte je pomocí malého šroubováku (plochého nebo křížového).

Repti Planet Keramická objímka 200W s kabelem (3)   Repti Planet Keramická objímka 200W s kabelem (4)

Krok 3

Objímka je kompletně rozložená. Díky tomu je možné začít s instalací uvnitř ubikace. V případě, že chcete objímku upevnit na větrací mřížku, postupujte dle pokynů níže (bod 1-5). Pokud nechcete objímku chytit k větrací mřížce napevno, pouze skrz mřížku protáhněte přívodní kabel a napojte ho k objímce (krok 4).

  1. Ze závitové tyče v horní části objímky sundejte jednu matici a jednu podložku (kovový kroužek).
  2. Protáhněte závitovou tyč skrze otvor ve větrací mřížce.
  3. Na závitovou tyč vraťte nejprve podložku a poté matici.
  4. Skrze závitovou tyč provlékněte přívodní kabel do terária.



Repti Planet Keramická objímka 200W s kabelem (5)

Krok 4

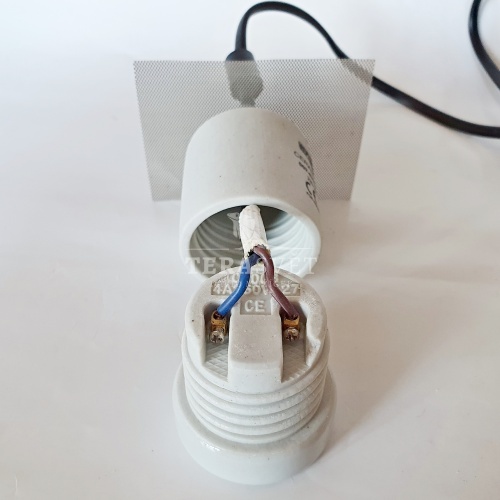

Připojte přívodní kabel ke spodní části objímky. Hnědý kabel pod šroubek vpravo, modrý kabel pod šroubek vlevo. Pro kontrolu se můžete podívat spodem do objímky. Hnědý kabel by měl být připojený ke středovému koliku. Modrý kabel by měl být připojený k bočnímu kontaktu.

Repti Planet Keramická objímka 200W s kabelem (7)   Repti Planet Keramická objímka 200W s kabelem (6)

Krok 5

Spodní díl objímky našroubujte zpět do horního dílu. Vraťte na své místo nad objímkou černý váleček a utáhněte na něm šroubek.

Repti Planet Keramická objímka 200W s kabelem (8)
