Návod ke GiganTerra keramické objímce 250W

Připravili jsme pro vás přehledný návod k instalaci keramické objímky s kabelem od značky GIGANTERRA.

Tento návod využijete pouze v případě, že potřebujete objímku upevnit na větrací mřížku, nebo pokud není možné protáhnout přívodní kabel do/z terária připraveným otvorem.

K demontáži a následnému sestavení objímky budete potřebovat malý plochý šroubovák a vidlicový klíč velikosti 14.

Krok 1

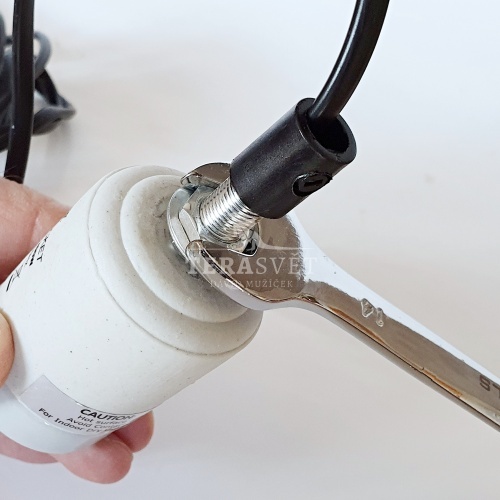

V horní části objímky povolte matice pomocí klíče (14 mm).

Mezi objímkou a kabelem se nachází černý váleček, na kterém je "šroubek", který povolíte pomocí plochého šroubováku. Pokud nemáte šroubovák, je možné použít například špičku nože (klidně i příborového). :-)

Repti Planet Keramická objímka 200W s kabelem (2)   GiganTerra Keramická objímka 250W s kabelem (4)

Krok 2

Uchopte spodní část objímky a vyšroubujte ji proti směru hodinových ručiček. Během otáčení mírně tahejte směrem od objímky, tím se uvolní pojistka. Pokud by odtahování během otáčení nezabíralo, je potřeba uvnitř objímky lehce pohnout s bočním kovovým kontaktem.

Nyní máte přístup ke kabelům uvnitř objímky. Uvolněte je pomocí malého šroubováku.

GiganTerra Keramická objímka 250W s kabelem (3)   GiganTerra Keramická objímka 250W s kabelem (5)

Krok 3

Objímka je kompletně rozložená. Díky tomu je možné začít s instalací uvnitř ubikace. V případě, že chcete objímku upevnit na větrací mřížku, postupujte dle pokynů níže (bod 1-5). Pokud nechcete objímku chytit k větrací mřížce napevno, pouze skrz mřížku protáhněte přívodní kabel a napojte ho k objímce (krok 4).

  1. Ze závitové tyče v horní části objímky sundejte jednu matici a jednu podložku (kovový kroužek).
  2. Protáhněte závitovou tyč skrze otvor ve větrací mřížce.
  3. Na závitovou tyč vraťte nejprve podložku a poté matici.
  4. Skrze závitovou tyč provlékněte přívodní kabel do terária.

Krok 4

Připojte přívodní kabel zpět na vnitřní díl objímky. Zatáhněte za přívodní kabel, dokud nebude vnitřní díl objímky vsazen zpět v objímce. Zkontrolujte, že je vsazen "na doraz" a je rovně (popřípadě prsty vyrovnejte).

Krok 5

Spodní díl objímky našroubujte zpět do horního dílu. Vraťte na své místo nad objímkou černý váleček a utáhněte na něm šroubek.

GiganTerra Keramická objímka 250W s kabelem (2)
